|
一些比较关注玻璃行业的朋友可能会经常听人提到中空玻璃。我们经常会接触到各类玻璃材料，但由于许多人对玻璃行业的了解并不够深入，因而围绕着它产生了各种各样的问题。为了帮助大家更深一步了解中空玻璃拥有哪些优点，中空玻璃制作流程及要点，我们编撰了这篇文章，希望能够有所帮助。

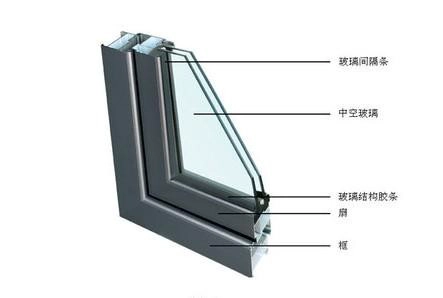

一、中空玻璃拥有哪些优点呢
①较大的节能效果
高性能中空玻璃，由于有一层特殊的金属膜，可达到0.22-0.49遮蔽系数，使室内空调（冷气）负载减轻。传热系数1.4-2.8W（m2.K），比普通中空玻璃好。对减轻室内暖气负荷，同样发挥很大效率。因此，窗户开得越大，节能效果越明显。
②改善室内环境
高性能中空玻璃可以拦截由太阳射到室内的相当的能量，因而可以防止因辐射热引起的不舒适感和减轻夕照阳光引起的目眩。
③丰富的色调和艺术性
高性能中空玻璃有多种色彩，可以根据需要选用色彩，以达到更理想的艺术效果。
二、中空玻璃制作流程及要点
1、玻璃清洗
清洗玻璃是中空玻璃生产的首要环节,也是保证中空玻璃密封的重要的环节之一.如果玻璃上的油滞和汗水不能彻底清洗掉,则密封胶对玻璃的粘合力就会大大削弱,从而降低中空玻璃的密封效果.应当强调指出,我们选择干燥剂、密封胶和间隔条所考虑的各项条件,是以玻璃清洗干净前提的,而中空玻璃的密封在相当大的程度上是以玻璃清洗是否干净为转移的,玻璃的清洁是外观质量的主要衡量标准.但实践中,人们往往对清洗玻璃的重视程度不够,必须纠正.
2、干燥剂的选择
干燥剂的作用主要有三:吸附密封在空气内的水分;吸附可挥发性有机溶剂和吸附在中空玻璃寿命期内进入空气层内的水汽.其目的是保持中空玻璃有合格的初始露点,因此,选择适当的干燥剂的条件是必须同时满足干燥剂所应具有的三个功能.如果干燥剂吸附能力差,不能有效的吸附通过扩散进入空气层的水分,就会导致水分在空气层中聚集,水分压提高,中空玻璃的露点上升,那么出现雾化的可能性极大,另外选择干燥剂时必须综合考虑它们各自的性质,干燥剂的选择与选用的何种中空玻璃胶有直接关系,必须结合起来考虑。
中空玻璃的边缘密封失败,意味窗户失去应有的功能,不但窗户的设计节能性能达不到,而且消费者也不能透过结雾的空气层看清外面,影响中空玻璃的透视度,并降低隔热效果,长时间的结雾会使玻璃的内表面发生霉变或析碱,产生白班,严重影响中空玻璃的外观质量.由此可见,选择高质量的中空玻璃密封胶是防止中空玻璃雾化的关键.选用的中空玻璃密封胶应符合国家或行业标准要求,并且双道中空玻璃的首道和第二道密封胶应相适合,不能互溶或反应,否则游客能导致玻璃表面污染,甚至老化.
3、双道中空玻璃的涂敷-合片-涂胶
合片是制作双道中空玻璃的中间一环,和片前的丁基胶的涂敷,决定着中空玻璃的综合质量.因此,制作时应严格控制生产工艺,杜绝漏涂、断胶现象和对封口的疏忽,决不准存在漏气的隐患,把好密封的首管,合片后涂第二道密封胶时,按生产厂家规定进行合理的配比使两组份混合充分,涂胶准确,避免欠胶和多胶现象,圆满完成双道中空玻璃制作的工序.如果两道密封胶之间存在缝隙,会引起漏气,同时应注意涂抹过薄的第二道密封胶,在安装使用一段时间后,受环境温度变化、日晒急风压的作用,密封胶会形成裂纹(即使极小的裂纹存在),水气就有可能会慢慢地进入胶层内,形成雾化,失去其密封性,丧失密封作用.
制成的双道中空玻璃需要一周左右的停放期,以便双道中空玻璃密封胶有充分的时间进行化学粘合,达到密封状态.如果停放期过短,密封胶没有充分的时间粘合,经过搬运、振动、日晒、特别是雨淋,密封胶的密封效果就会大打折扣,严重时在不长的时间内就会出现雾化现象.
4、中空玻璃的装配
在装配中空玻璃时,如果中空玻璃密封胶与其它密封材料相接触(特别是幕墙耐候密封胶),而这些密封材料中含有能溶解丁基密封胶的增塑成分,这些增塑成分会通过中空玻璃第二道密封迁移到中空玻璃一道密封胶表面,进而将一道密封胶溶解而产生变稀、流淌等现象.因此,在装配中空玻璃时有必要做相应的相溶性试验,选用与中空玻璃密封胶相溶的配套密封材料,建议选用同一生产厂家的密封材料,以减少此类现象的发生.
总之,解决问题取决于每一因素,减少和消除结雾,需要这几种环节结合起来。
|
